Längen- und Höhenmessgeräte

§

Das Mess- und Eichgesetz „MessEG“ und die Mess- und Eichverordnung „MessEV“der EU, welche am 01.01.2015 in Kraft getreten sind, enthalten Bestimmungen über die Herstellung, das Inverkehrbringen von Messgeräten, auch für den Behördeneinsatz.
Laut MessEG §3 „Messgerätespezifische Begriffsbestimmungen“, Absatz 2, a) und b), sowie MessEV §1 „Anwendungsbereich für Messgeräte und Teilgeräte“, sind Längenmessräder, die im „amtlichen Verkehr“ eingesetzt werden, ausschließlich in geeichter Ausführung zu verwenden.
Gemäß den bestehenden Rechtsvorschriften handelt es sich bei Messrädern der Polizeibehörden um Messgeräte zur Bestimmung der Länge im amtlichen Verkehr, da die Messwerte im Rahmen von Gutachten für staatsanwaltschaftliche oder gerichtliche Verfahren oder in Schiedsverfahren verwendet werden können.

Eingehendere Informationen hierzu finden Sie in den erwähnten Gesetzestexten und in der Email der Direktion des Geschäftsbereichs T2 des Landesbetriebs Mess- und Eichwesen NRW vom 30.07.2015, welche Sie weiter unten als PDF-Datei finden.

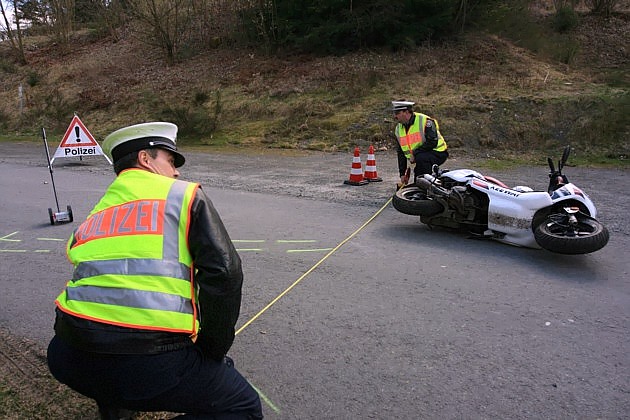

Übersicht Höhenmesser

Foto: © Fassbender Einsatztechnik / Marc Hanelt

Sachverstaendiger

3325001 Magnetschild 140 x 950mm verkehrsgrau / weiß reflektierend „SACHVERSTÄNDIGER“

Ausgabe vom 01. September 2022

Messräder - Bandmaße - Nivellierzollstöcke
Höhenmesser







Artikel-Nr

Bezeichnung
Platzhalter Grau 330

Einzelpreis
€ / Stück

11410000 POLIZEI

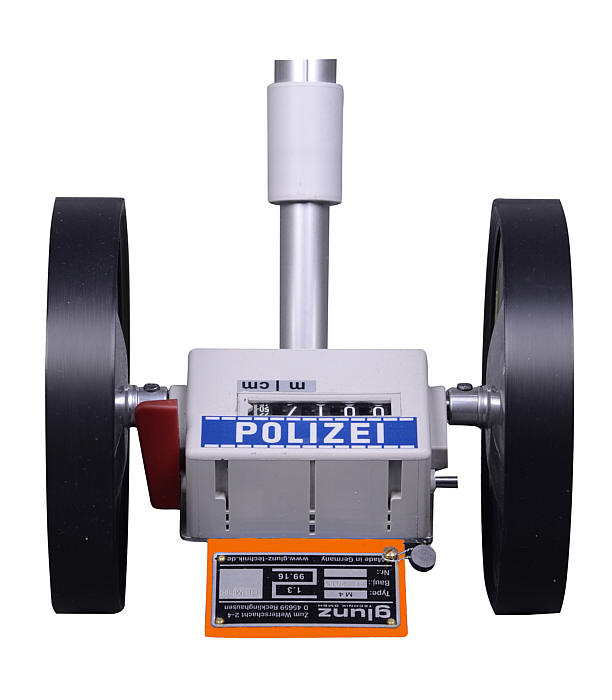

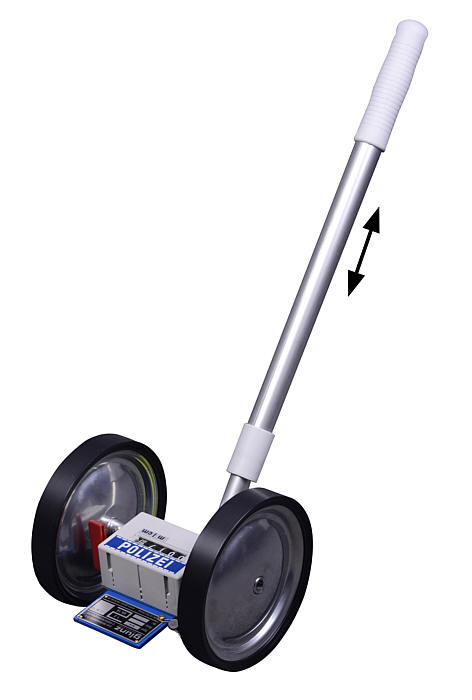

Messrad M4  -eichfähig-
POLIZEIAUSFÜHRUNG
in behördengerechter und eichfähiger Ausführung für besonders exakte Weg-, Längen- und Streckenmessungen. Zentrisch angebrachtes Qualitätszählwerk mit großem Ziffernblock, rotem Null-/Rückstellhebel sowie Vorwärts- und Rückwärtszählung in staub- und spritzwassergeschützter Ausführung.
Stabile Vollscheibenmetallräder mit abrieb- und rutschfester Hartgummi-Lauffläche, bei äußerst exakt geschliffenem und digital überprüftem Raddurchmesser. Räder aus Sicherheitsgründen frei von Speichen. Stabile Aluminiumkonsole mit Ablese- und Markierkante für Bestimmung von Anfang und Ende der Messung. Teleskopartig auszieh- und verriegelbare Führungsstange in eloxierter Aluminiumausführung.
Schraubverbindung der Führungsstange über großen Gewindezapfen für eine kraftschlüssige Verbindung. Ergonomische Ausführung – komfortable Bedienung des Messrades auch mit Handschuhen.  Gewicht: 1,8 kg
Lieferumfang:
Messrad M4, Teleskopführungsstange, Konformitätserklärung, Bedienungsanleitung

§

Hinweise zum Verfahren:
Jedes  Messrad wird eichfähig vorbereitet und erhält eine individuelle Seriennummer.
Ebenfalls wird eine  ausführliche Anleitung über die Nutzung, den bestimmungs-gemäßen Gebrauch und die Bedingungen für den Einsatz des Messgerätes beigelegt.

Prozedere I:
Die Vorführung des Messrades bei den Konformitätsbewertungsstellen muss zwingend durch den Hersteller erfolgen.

298,85

Platzhalter Weiß 130

11410001

Eichvorbereitung M4
Inklusive Typenschild, Plombe, Konformitätserklärung, Anleitung und Dokumentenarchivierung.

§

Hinweise zum Verfahren:
Für jedes einzelne Messrad wird eine Konformitätserklärung gezeichnet und mitgeliefert.
Eine Kopie dieses Zertifikates muss von uns mindestens 10 Jahre archiviert und auf Verlangen vorgelegt werden

Prozedere II:
Die Konformitätsbewertungsstelle erstellt eine Konformitätsbescheinigung. Konformitäts-erklärung und Konformitätsbescheinigung sind einer Eichung gleichgestellt. Beide Dokumente müssen bei der Nacheichung, also nach zwei Jahren, der Eichbehörde vorgelegt werden.

23,10

11410005

Aufpreis Vorführung M4
bestehend aus allen Eichdokumenten inklusive der Konformitätsbescheinigung  nach EU-Eichrichtlinie 2014/32/EU durch Vorführung bei einer Konformitätsbewertungsstelle.

§

Hinweise zum Verfahren:
Durch die Vorführung bei der Konformitäts-bewertungsstelle erhält das Messrad neben der Konformitätserklärung auch eine Konformitätsbescheinigung.
Es ist nun für 2 Jahre einem geeichten Messrad gleichgestellt.

Prozedere III:
Für ein eichfähiges Messrad werden immer   die drei Positionen

  • Messrad M4
  • Eichvorbereitung M4
  • Aufpreis Vorführung M4

geliefert und berechnet. Die Einzelfakturierung in drei Positionen ist den gesetzlichen Grundlagen und der Archivierungspflicht geschuldet.
Eine erneute Vorführung durch den Anwender ist erst wieder in 2 Jahren notwendig.

170,00

1410 POLIZEI

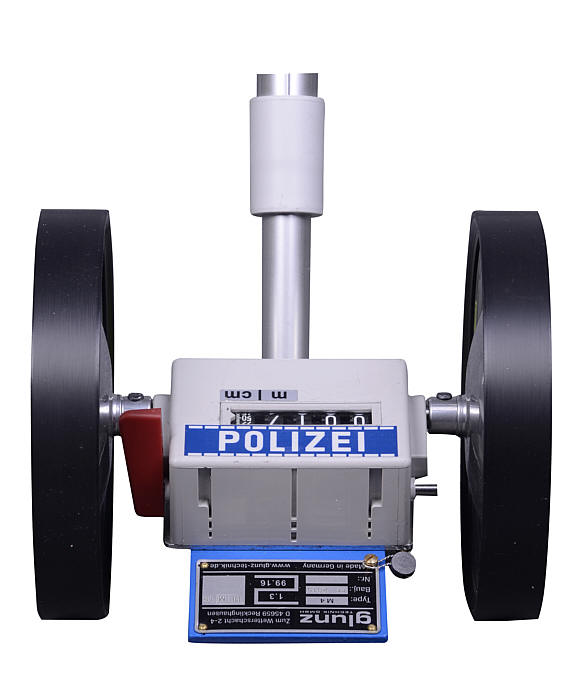

Messrad M4 –nicht eichfähig-
POLIZEIAUSFÜHRUNG
für Weg-, Längen- und Streckenmessungen.
Zentrisch angebrachtes Qualitätszählwerk mit
großem Ziffernblock, rotem Null-/Rückstellhebel
sowie Vorwärts- und Rückwärtszählung in staubund spritzwassergeschützter Ausführung. Stabile Vollscheibenmetallräder mit abrieb- und rutschfester Hartgummi-Lauffläche, bei äußerst exakt geschliffenem und digital überprüftem Raddurchmesser. Räder aus Sicherheitsgründen frei von Speichen. Stabile Aluminiumkonsole mit Ablese- und Markierkante für Bestimmung von Anfang und Ende der Messung. Teleskopartig auszieh- und verriegelbare Führungsstange in eloxierter Aluminium-Ausführung. Schraubverbindung der Führungsstange über großen Gewindezapfen für eine kraftschlüssige Verbindung.
Ergonomische Ausführung - komfortable Bedienung des Messrades auch mit Handschuhen.
Lieferumfang:
* Messrad M4, Teleskopführungsstange
Gewicht: 1,8 kg

298,85

1410.9415
Ersatzteil

Teleskop-Führungsstange
f. Messrad M4

63,00

1414 POLIZEI

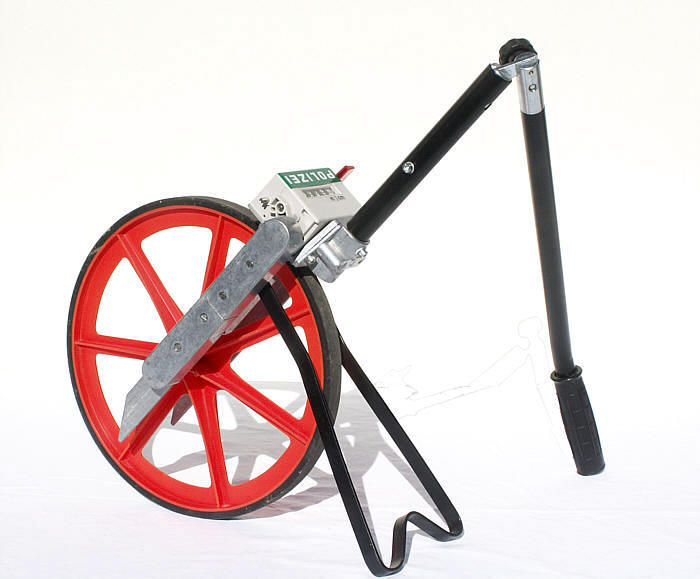

Messrad M7 –nicht eichfähig-
POLIZEIAUSFÜHRUNG
Das Messrad M7 ist eine sehr robuste Metall- Kunstoff-Konstruktion. Einklappbare Führungsstange, Gabel und Ständer aus beschichtetem Metall, das Speichenrad aus hochwertigem Kunststoff mit einer breiten, abriebfesten Lauffläche. Vor- und Rückzählung, Zentimeterablesung, Nullstellhebel, Messzeiger auf beiden Seiten, Abstellbügel
Radumfang: 1,00 m, Messbereich: 9.999,99 m
Genauigkeit: 0,02%, Gewicht: 3,2 kg

i

Hinweise zur Anwendung:.
Dieses einrädrige Messrad eignet sich im Besonderen zur Anwendung auf nicht befestigtem Gelände, wie z.B. Wald- oder Wiesenboden.

207,90

4601010

Bandmaß, 10 m Stahl nicht eichfähig-
Stahlbandmaß 13 mm breit, in Metallkapsel
weiß lackiert, farbig schwarz-rote Bezifferung in
Millimeter, gute Lesbarkeit.
Maßanfang "B" (Messung beginnt am Bandanfang)
Eine Eichung ist nicht vorgesehen!

15,12

4601020

Bandmaß, 20 m Stahl
wie vor, jedoch Länge: 20 Meter

22,89

4601030

Bandmaß, 30 m Stahl
wie vor, jedoch Länge: 30 Meter

35,70

4601050

Bandmaß, 50 m Stahl
wie vor, jedoch Länge: 50 Meter

47,19

4602025

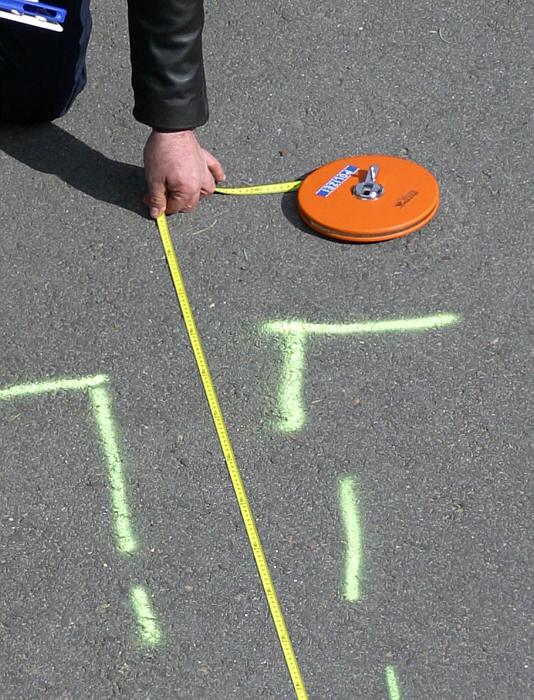

Bandmaß, 25 m GFK nicht eichfähig-
Glasfaserbandmaß 16 mm breit, in Metallkapsel
gelb, farbig schwarz-rote Bezifferung in Millimeter, gute Lesbarkeit. Keine Dehnung beim Messen, Kältebeständig bis -40°C
Maßanfang "B" (Messung beginnt am Bandanfang)
Eine Eichung ist nicht vorgesehen!

24,15

4602030

Bandmaß, 30 m GFK
wie vor, jedoch Länge: 30 Meter

28,56

4602050

Bandmaß, 50 m GFK
wie vor, jedoch Länge: 50 Meter

48,30

4606001

Zollstock 2 m Standard–nicht eichfähig-
Holz-Gliedermaßstab, weiß, 10 Glieder mit Metallfeder,  beidseitige Millimeter-Teilung an Ober- und Unterkante,  beide Enden mit Stoßkappen. Mit metrischer Maßteilung.
Eine Eichung ist nicht vorgesehen!

3,26

4605002
-kurze Ausführung-

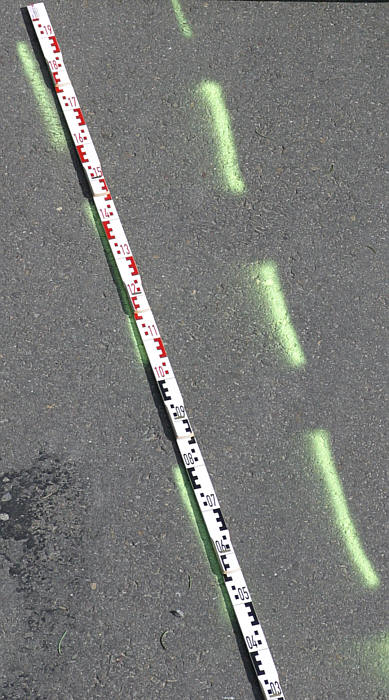

Nivellierzollstock 2 m nicht eichfähig-
Stabiles Hartholz, witterungsbeständige weiße Lackierung, genaue einseitige Nivelliereinteilung, jeweils 1m abwechselnd schwarz / rot, einseitige Millimeter-Duplexteilung mit großen schwarzen Zahlen, starke, robuste Federn aus galvanisiertem Metall. Länge zusammengeklappt: 0,37 m
Eine Eichung ist nicht vorgesehen!

35,91

4605005
-kurze Ausführung-

Nivellierzollstock 3 m
wie vor, jedoch Länge: 3 Meter

50,82

11161000

Stativ für Fluchtstab und Nivellier
mit Kugelkopf und Klemmhebel
Länge: 1 m
Gewicht: 1,4 kg

i

Hinweise zur Anwendung:.
Dieses praktische Hilfsmittel ermöglicht das senkrechte Aufstellen von Fluchtstab, Nivellierlatte und Nivellierzollstock z.B. zur fotografischen Darstellung von Messpunkten.

61,74

1495-5

A c h t u n g:
Auflagewinkel nicht im Lieferumfang enthalten! Bitte bei Bedarf gesondert bestellen.

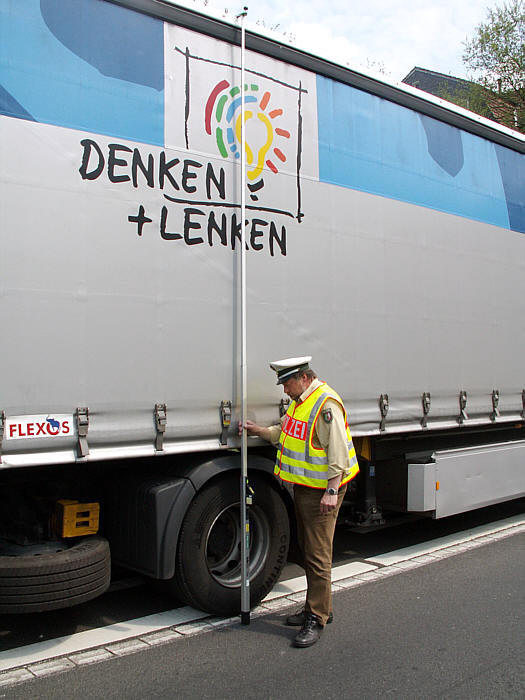

Höhenmesser 5 m –nicht eichfähig-
stabile Aluminium-Teleskop-Ausführung, Libelle
zur lot- und w aagerechten Ausrichtung.
Messbereich 0,9 bis 5 m, Ablese-Skala 90 cm
über dem Boden,
Eine Eichung ist nicht vorgesehen.

i

Hinweise zur Anwendung:.

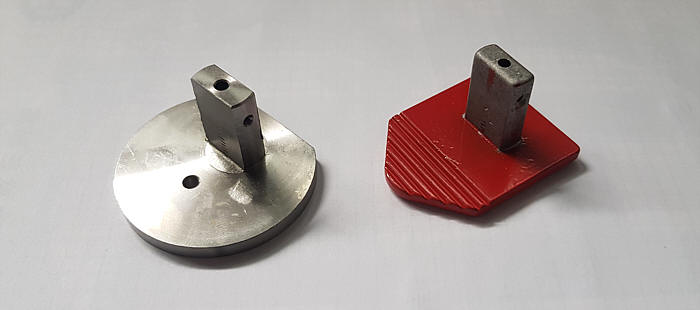

Die aus Aluminium-Druckguss bestehende Kopf-Platte (rechts im Bild) wurde gegen eine in Handarbeit gefertigte Kopf-Platte aus Edelstahl (links im Bild) ausgetauscht, um eine noch bessere Stabilität bei der Verwendung von Messwinkeln zu erreichen.

462,00

1495-6

Höhenmesser 6 m –nicht eichfähig-
wie vor, jedoch Länge: 6 m

525,00

1495-K30

Messwinkel abklappbar 0,30 m
mit Feststellschraube, aus Aluminium, für Höhenmesser

94,50

1495-K120

Messwinkel abklappbar 1,20 m
mit Feststellschraube, aus Aluminium, für Höhenmesser

184,80

1495-S*

Messwinkel starr 0,80m – 1,20m
mit Befestigungsschraube, aus Aluminium, materialschonend gummiert, für Höhenmesser
Bitte immer die gewünschte Länge angeben!

113,40

1495-T6

Segeltuchtasche
zur Aufbewahrung von Höhenmesser 5 m mit Messwinkel 0,30 m

23,81

1495-T8

Segeltuchtasche
zur Aufbewahrung von Höhenmesser 5 m mit Messwinkel 1,20 m und Höhenmesser 6 m mit Messwinkel bis 1,20 m

23,81

11572000

Senklot 250 g mit Schnur
Birnenförmiges Lot mit 10 m Lotschnur

19,99

Die angegebenen Preise gelten jeweils in Euro für ein Stück, zzgl. MwSt.
Bitte fragen Sie Ihren individuellen Rabatt an.
